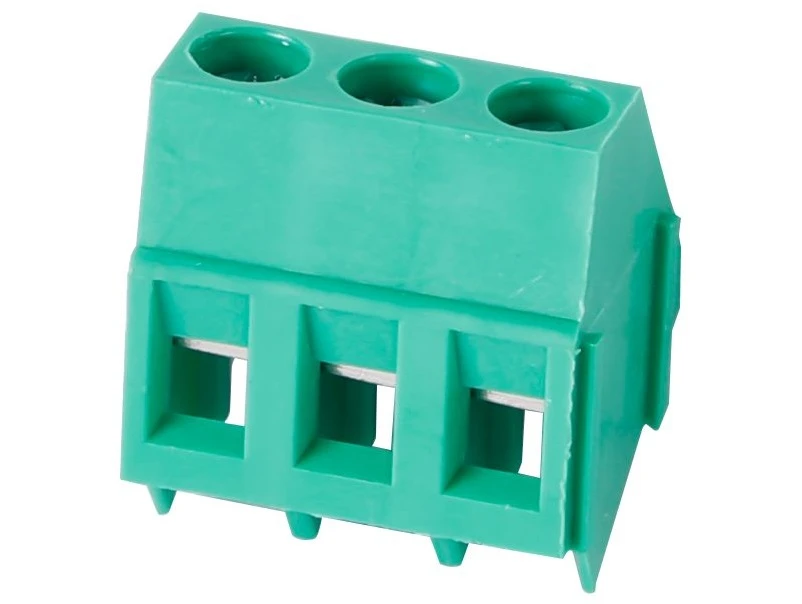

Blok terminal tipe sekrup XC103 kami, dengan pitch 5,0 mm, mengamankan kabel menggunakan sekrup untuk mencapai sambungan listrik yang andal dan banyak digunakan di berbagai perangkat listrik.
Blok terminal tipe sekrup-adalah tipe konektor listrik yang umum. Prinsip operasinya terutama didasarkan pada mekanisme berulir: sambungan listrik dibuat dengan mengencangkan sekrup untuk menjepit kawat atau konduktor. Langkah-langkah spesifiknya adalah sebagai berikut:
1.Menjepit Kawat: Blok terminal tipe sekrup-biasanya terdiri dari sekrup berulir dan blok penjepit. Saat sekrup dilonggarkan, blok penjepit terbuka, sehingga kawat dapat dimasukkan. Ujung kawat yang terbuka kemudian ditempatkan ke dalam blok penjepit.
2. Memutar Sekrup: Saat sekrup dikencangkan, ulirnya mendorong blok penjepit ke bawah, menekannya dengan kuat ke kawat. Ini memastikan koneksi mekanis yang aman.
3. Membangun Sambungan Listrik: Setelah dijepit, sambungan listrik terbentuk antara konduktor logam kawat dan blok penjepit logam pada terminal, memungkinkan arus mengalir dengan lancar.
4. Aman dan Stabil: Desain blok terminal tipe sekrup memastikan bahwa kabel terpasang kuat di tempatnya dan tidak mudah kendor atau rusak.
| Tanggal Teknis UL/CUL | |||
| Gunakan Grup | B | C | D |
| Nilai Tegangan (V) | 300 | . | 300 |
| Nilai Saat Ini (A) | 10 | . | 10 |
| Rentang Kawat Padat/Terdampar (AWG) |
22-12 | ||
| Menahan TEGANGAN | 1600V/menit | ||
| Tanggal Teknis IEC | |||
| Kategori Tegangan Lebih | Ⅲ | Ⅲ | Ⅱ |
| Kelas Kontaminasi | 3 | 2 | 2 |
| Nilai Tegangan (V) | 250 | 400 | 630 |
| Nilai Saat Ini (A) | 24 | 24 | 24 |
| Tegangan Tahan Impulsa(KV) | 4.0 | 4.0 | 4.0 |
| Penampang konduktor Padat/Fleksibel (mm³) |
2.5 | ||
| Bahan | |||
| Bahan Isolasi | PA66 | ||
| Mudah terbakar | UL94V-0 | ||
| Bahan Kontaktor | Paduan tembaga | ||
| Lapisan Kontaktif | Berlapis timah | ||
| Mekanis | |||
| Jarak (mm) | 5.00 | ||
| Polandia (p) | 2-24 | ||
| Panjang Pengupasan (mm) | 6-7 | ||
| Sekrup/Torsi(Maks)(NM) | M2.5/0.4 | ||
| Suhu pengoperasian (derajat) | -40-+105 | ||
| Dimensi Pin | 3.6 | ||
| Diameter Lubang PCB (mm) | 1.4 | ||
